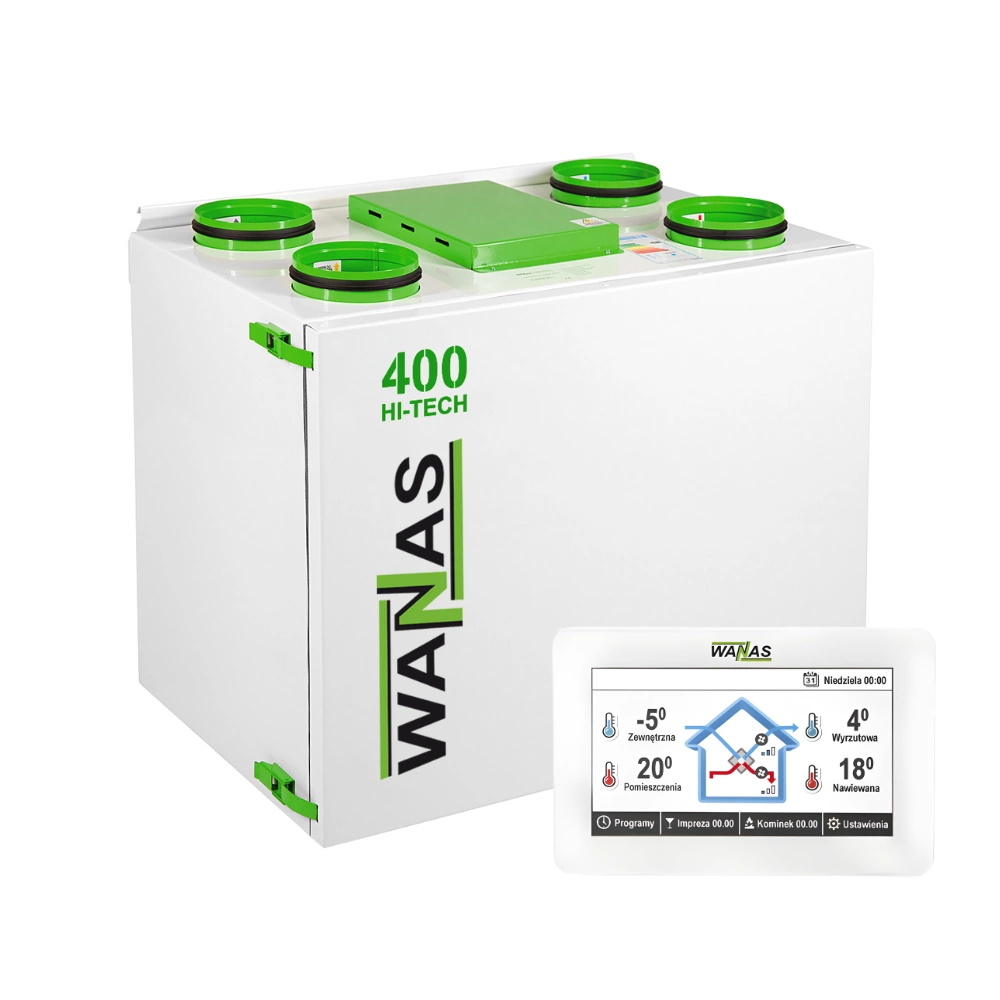

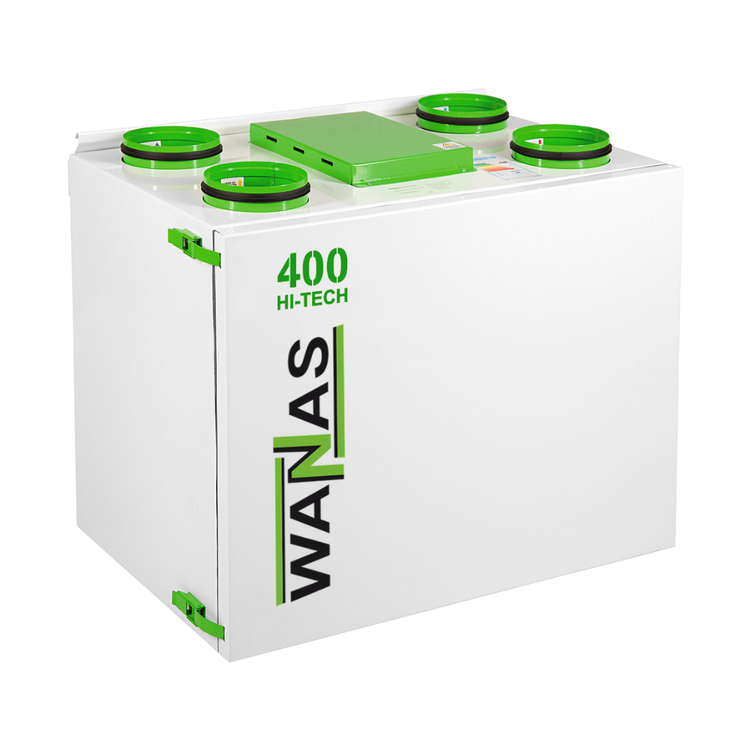

WANAS 400 V HI-TECH to zaawansowana centrala wentylacyjna z odzyskiem ciepła i wilgoci, przeznaczona do domów jednorodzinnych, biur oraz obiektów usługowych i handlowych. Urządzenie zapewnia maksymalny przepływ 400 m³/h przy sprężu 100 Pa i może obsługiwać budynki o powierzchni wentylowanej do około 180 m².

Model należy do bogato wyposażonej serii HI-TECH. W standardzie otrzymujesz między innymi wymiennik entalpiczny, automatyczny system balansowania XF, sterownik Display V2, moduł internetowy W-25 Wi-Fi, automatyczny bypass oraz modulowaną nagrzewnicę wstępną SMART HEATER.

Litera V w nazwie oznacza pionowy układ króćców wentylacyjnych. Wszystkie cztery przyłącza Ø160 mm znajdują się na górnej ścianie obudowy, co ułatwia prowadzenie kanałów wentylacyjnych nad centralą.

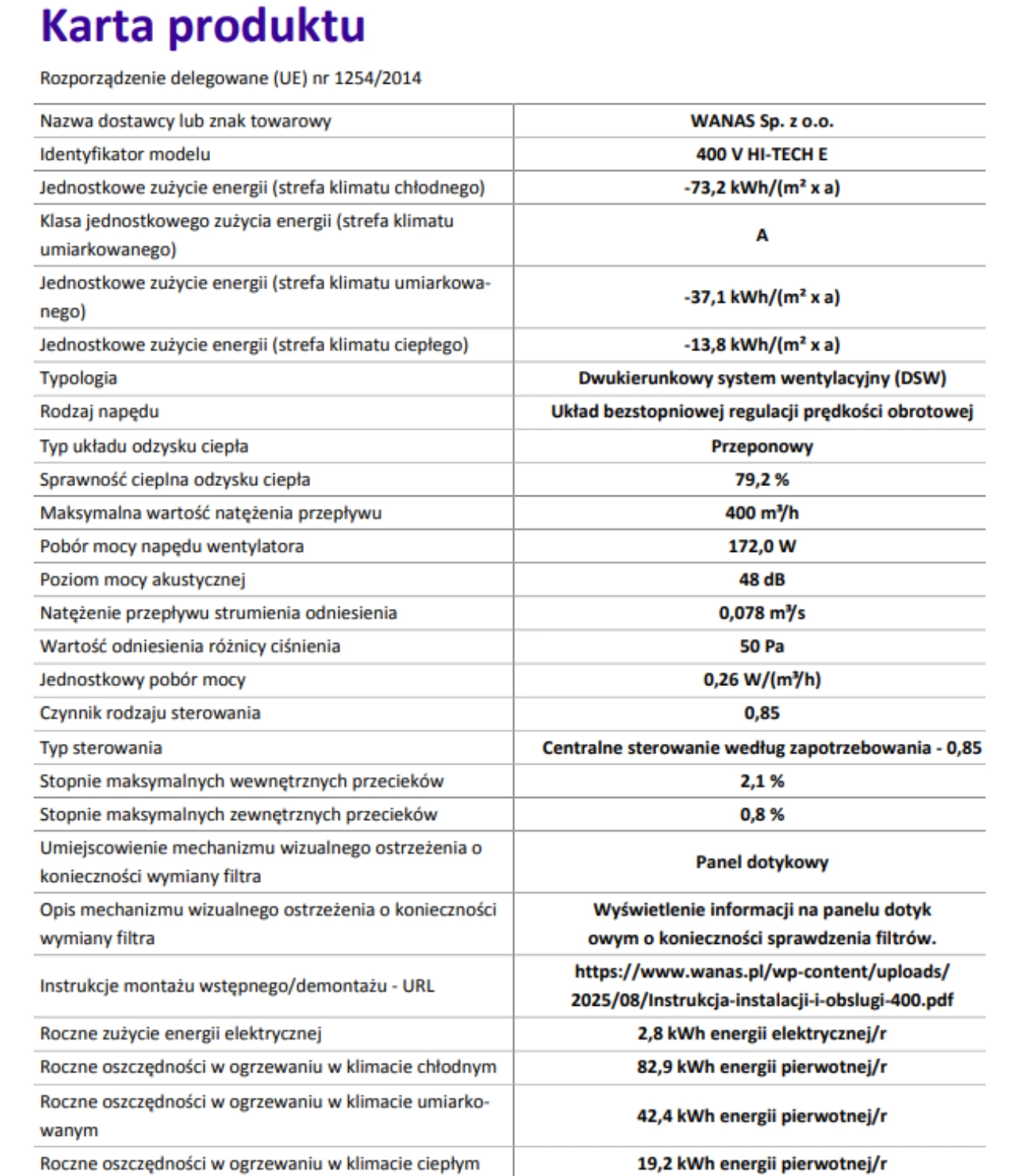

Kluczowe parametry techniczne

• Maksymalny przepływ przy 100 Pa: 400 m³/h
• Powierzchnia wentylowana: do 180 m²
• Maksymalna sprawność odzysku ciepła: do 91,2%
• Klasa efektywności energetycznej: A
• Zużycie energii: 20–180 W
• Poziom mocy akustycznej na I biegu: 38 dB(A)
• Spręż dyspozycyjny przy 400 m³/h: 100 Pa
• Moc nagrzewnicy wstępnej: 500 W
• Zasilanie: 230 V / 50 Hz
• Klasa filtracji: ISO COARSE 75% + ePM10 50%
• Średnica króćców: Ø160 mm
• Wymiary: 727 × 838 × 538 mm
• Masa: 57 kg

Najważniejsze zalety WANAS 400 V HI-TECH

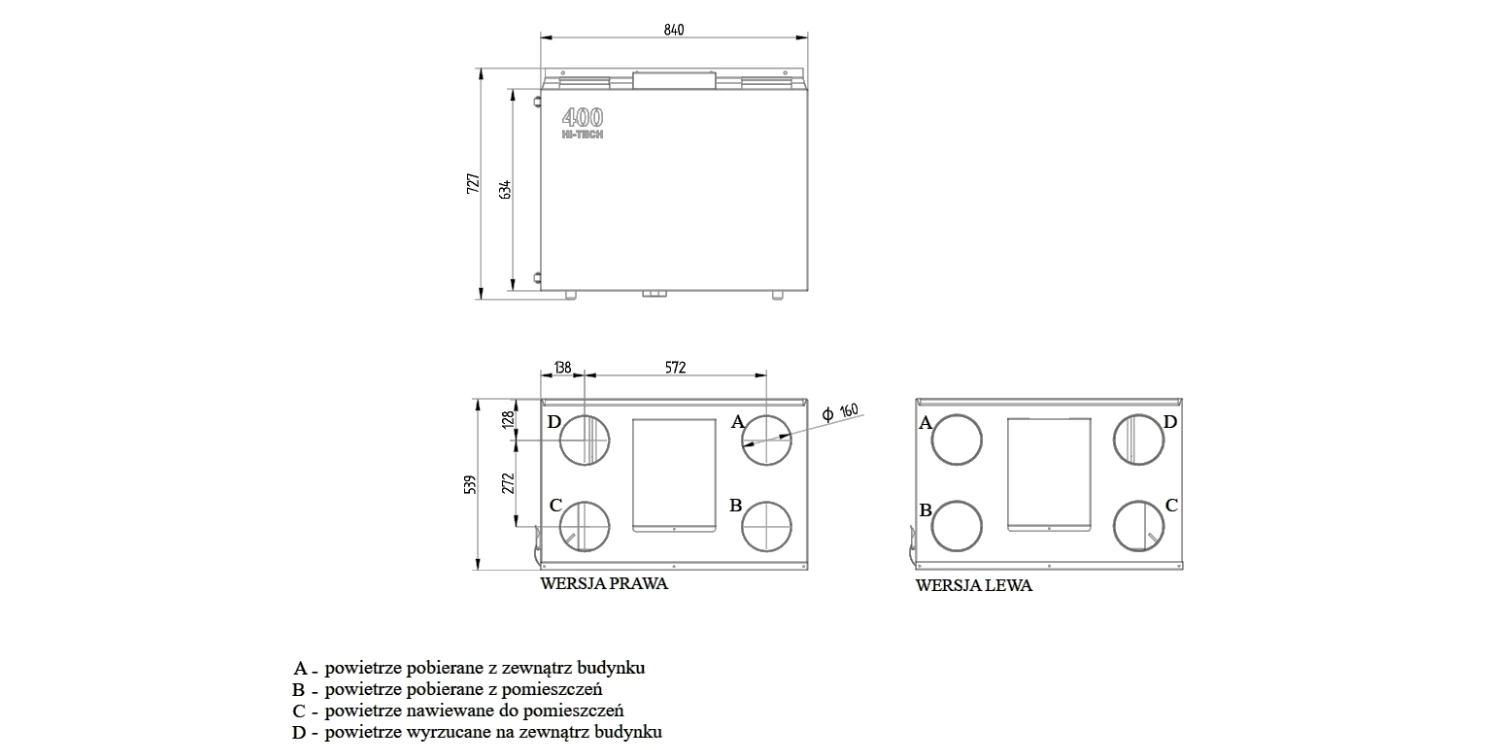

Dwa warianty układu króćców – prawy i lewy

WANAS 400 V HI-TECH jest dostępny w konfiguracji prawej oraz lewej. W obu wariantach cztery króćce Ø160 mm znajdują się na górnej ścianie urządzenia, jednak ich funkcje i kierunki przepływu są rozmieszczone inaczej. Odpowiednią konfigurację należy wybrać z wariantu „Układ króćców”, dostępnego nad ceną produktu.

Wybór właściwego wariantu ułatwia podłączenie centrali do przygotowanej instalacji i pozwala uniknąć krzyżowania kanałów. Przed zakupem należy sprawdzić wymagany układ na podstawie projektu instalacji wentylacyjnej.

Montaż na ścianie lub na stojaku

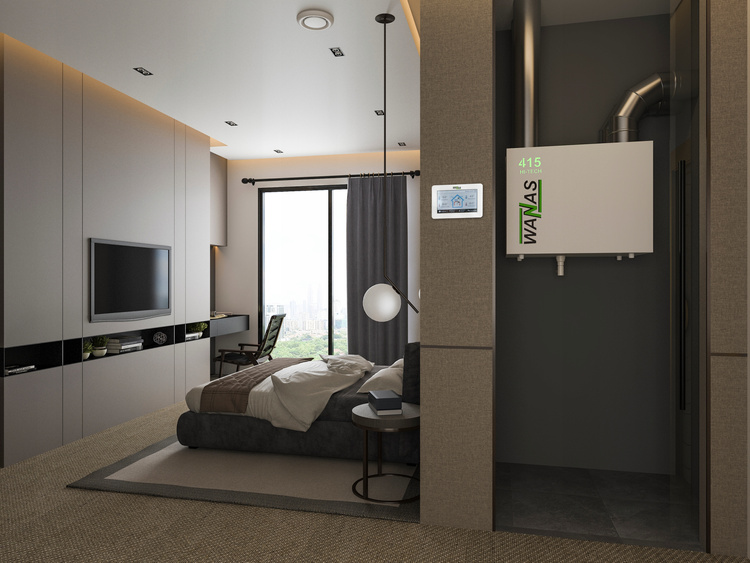

Centralę można zawiesić pionowo na ścianie przy użyciu dedykowanych uchwytów montażowych albo ustawić na opcjonalnym stojaku podłogowym. WANAS 400 V HI-TECH nie jest przeznaczony do montażu podsufitowego.

Urządzenie należy instalować w pomieszczeniu, w którym temperatura podczas użytkowania nie spada poniżej 5°C. Należy również pozostawić odpowiednią przestrzeń umożliwiającą wymianę filtrów, czyszczenie oraz wykonywanie czynności serwisowych.

Wymiennik entalpiczny – odzysk ciepła i wilgoci

Standardowym wyposażeniem centrali jest wymiennik entalpiczny z membraną polimerową. Oprócz energii cieplnej odzyskuje on również część wilgoci z powietrza usuwanego z budynku, ograniczając nadmierne wysuszanie pomieszczeń w okresie grzewczym.

Membrana umożliwia przekazywanie wilgoci pomiędzy strumieniami powietrza, jednocześnie ograniczając przenoszenie zapachów, gazów oraz zanieczyszczeń. Rozwiązanie poprawia komfort użytkowników bez konieczności instalowania osobnego nawilżacza.

System XF – automatyczne balansowanie przepływów

System XF stale monitoruje i automatycznie reguluje pracę wentylatorów nawiewnego oraz wywiewnego. Pozwala utrzymywać zadane i zrównoważone przepływy powietrza niezależnie od zmieniających się oporów instalacji, na przykład wskutek stopniowego zabrudzenia filtrów.

System wykorzystuje cztery punkty pomiarowe, które umożliwiają precyzyjne określenie aktualnego przepływu. Wydajność nawiewu i wywiewu może być wyświetlana na sterowniku w czasie rzeczywistym bezpośrednio w m³/h.

Energooszczędna praca

Płynna regulacja wydajności pozwala dostosować intensywność wentylacji do aktualnych potrzeb budynku. Pobór mocy centrali zależy od ustawionego przepływu oraz oporów instalacji i wynosi od 20 do 180 W.

Nowoczesne sterowanie Display V2

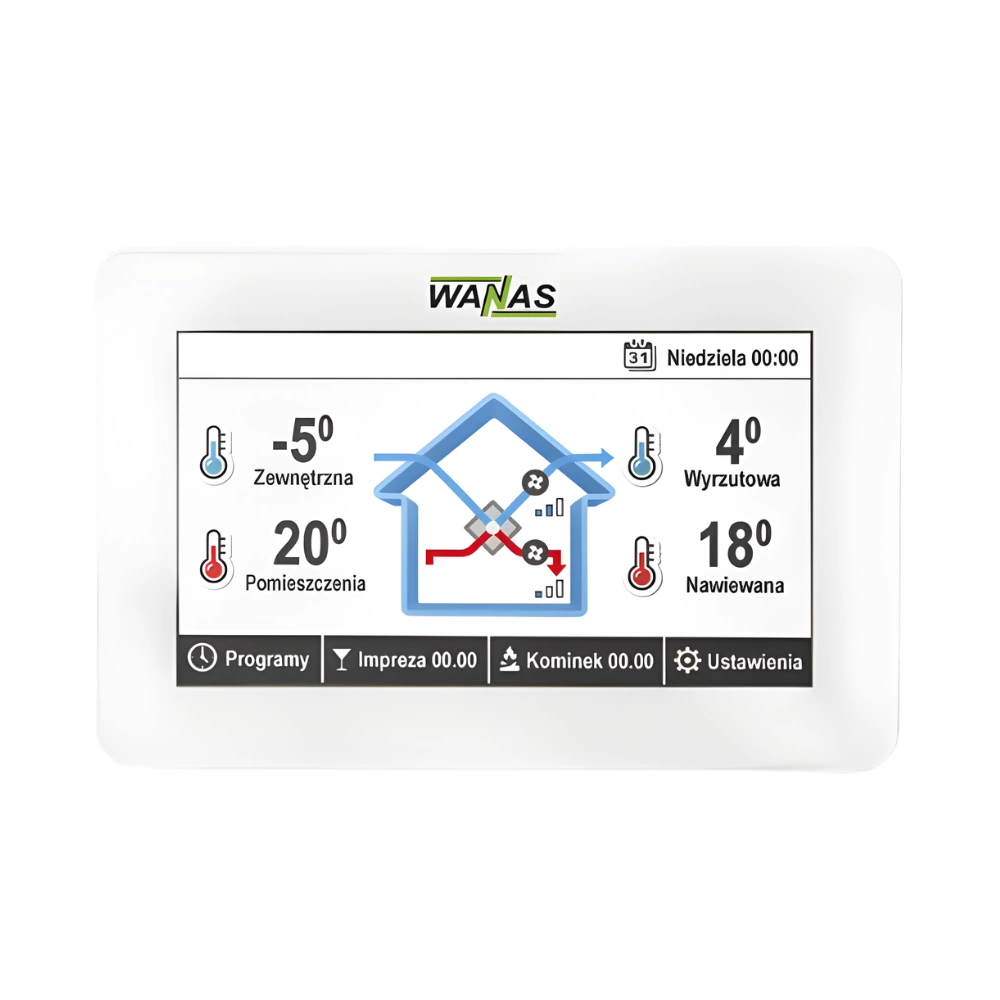

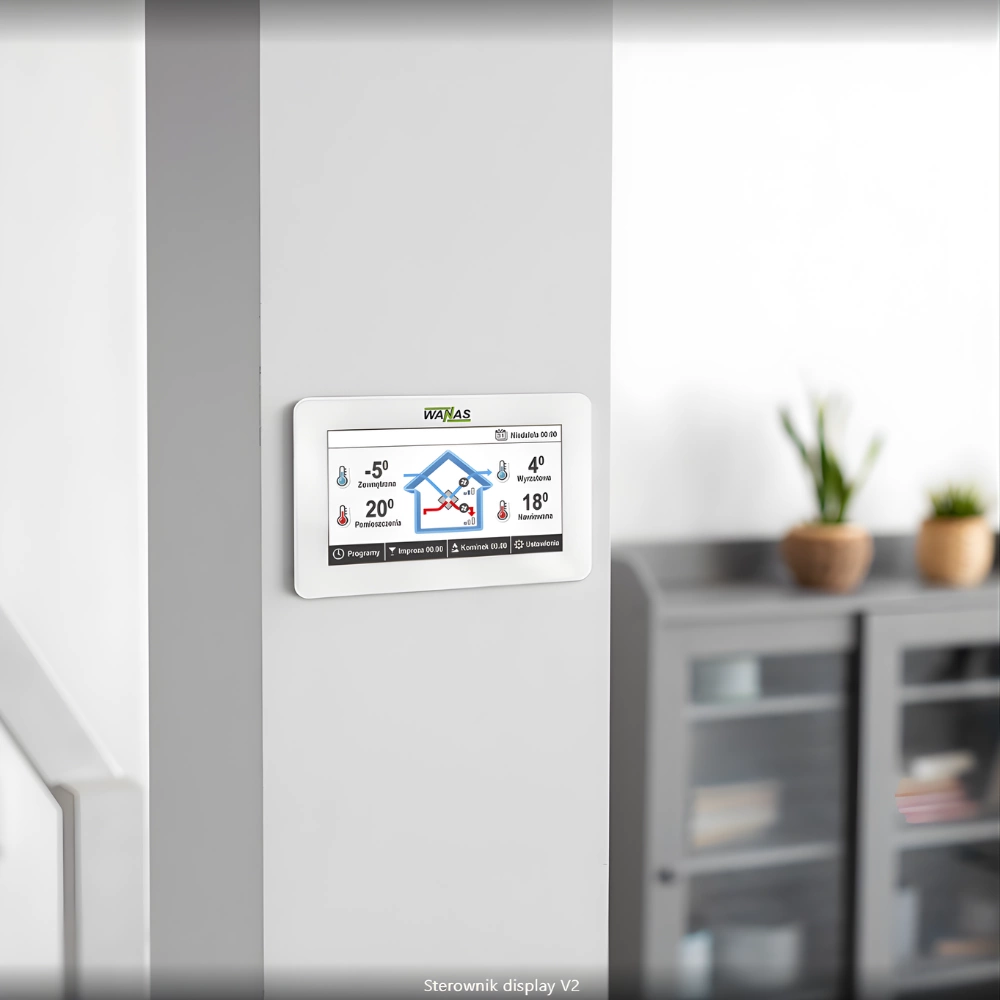

W standardowym wyposażeniu znajduje się dotykowy sterownik ścienny Display V2 z 5-calowym szklanym ekranem. Panel umożliwia regulację wydajności, ustawianie harmonogramów, kontrolowanie temperatur oraz obsługę bypassu i dodatkowych elementów instalacji.

Sterownik może współpracować między innymi z gruntowym wymiennikiem ciepła, nawilżaczem, chłodnicą oraz nagrzewnicą wodną lub freonową. Wbudowana komunikacja radiowa umożliwia bezprzewodowe połączenie z opcjonalnymi czujnikami WANAS.

Moduł W-25 Wi-Fi w standardzie

Seria HI-TECH jest standardowo wyposażona w moduł internetowy WANAS Mobile Control W-25 Wi-Fi. Umożliwia on zdalne sterowanie centralą za pomocą smartfona, tabletu lub komputera.

Użytkownik może zmieniać tryby pracy, regulować intensywność wentylacji, ustawiać harmonogramy, przeglądać historię działania urządzenia oraz otrzymywać powiadomienia, między innymi o konieczności wymiany filtrów.

Protokół Modbus RTU

Obsługa komunikacji Modbus RTU umożliwia połączenie rekuperatora z zewnętrznymi systemami automatyki budynkowej i smart home, między innymi SINUM, Loxone oraz Grenton.

Inteligentne funkcje

Automatyczny bypass

Bypass umożliwia skierowanie świeżego powietrza z pominięciem wymiennika. Automatyka samodzielnie ocenia warunki zewnętrzne i może wykorzystać chłodniejsze powietrze do naturalnego obniżenia temperatury w budynku, na przykład podczas letnich nocy.

Po otwarciu bypassu centrala może automatycznie zwiększyć wydajność zgodnie z ustawieniami użytkownika, aby szybciej wykorzystać korzystne warunki zewnętrzne.

Modulowana nagrzewnica SMART HEATER 500 W

Nagrzewnica wstępna automatycznie dopasowuje pobieraną moc do temperatury zewnętrznej oraz aktualnego przepływu powietrza. Chroni wymiennik przed zamarzaniem, a pełna moc 500 W wykorzystywana jest wyłącznie wtedy, gdy wymagają tego warunki pracy.

Wentylacja strefowa

Automatyka Display V2 obsługuje sterowanie wentylacją strefową, umożliwiając podział budynku między innymi na część dzienną i nocną. Automatyczna regulacja wymaga odpowiednich przepustnic, elementów instalacji strefowej oraz opcjonalnych czujników RCO2 Control.

Malowane proszkowo wnętrze

Wnętrze centrali zostało pokryte wysokiej jakości powłoką proszkową, która zwiększa ochronę elementów wewnętrznych, poprawia trwałość urządzenia i ułatwia utrzymanie go w czystości.

Cicha i energooszczędna praca

Poziom mocy akustycznej na pierwszym biegu wynosi 38 dB(A), natomiast zużycie energii zaczyna się od 20 W. Rzeczywista głośność instalacji zależy również od ustawionej wydajności, sposobu montażu, wykonania kanałów oraz zastosowanych tłumików akustycznych.

Wyposażenie standardowe

• Wymiennik entalpiczny: odzyskuje ciepło i część wilgoci z powietrza wywiewanego.
• System XF: automatycznie mierzy i równoważy przepływy nawiewu oraz wywiewu.
• Sterownik Display V2: dotykowy panel ścienny z 5-calowym szklanym ekranem i komunikacją radiową.
• Moduł W-25 Wi-Fi: umożliwia zdalne sterowanie przez urządzenie mobilne lub komputer.
• SMART HEATER: modulowana nagrzewnica wstępna o maksymalnej mocy 500 W.
• Automatyczny bypass: umożliwia nawiew powietrza z pominięciem wymiennika.
• Zestaw filtrów: ISO COARSE 75% oraz ePM10 50%.
• Malowane proszkowo wnętrze: zwiększa trwałość i ułatwia utrzymanie urządzenia w czystości.
• Elementy montażowe: uchwyty do montażu ściennego, elementy mocujące oraz syfon odpływu kondensatu.

Możliwości opcjonalnej rozbudowy

• Czujnik MaxiControl: mierzy temperaturę i wilgotność oraz umożliwia automatyczne dostosowanie pracy centrali do poziomu wilgotności w pomieszczeniu.
• Czujnik RCO2 Control: monitoruje stężenie dwutlenku węgla i pozwala automatycznie regulować intensywność wentylacji.
• Wentylacja strefowa: po zastosowaniu odpowiednich przepustnic i czujników umożliwia niezależne sterowanie wentylacją w poszczególnych częściach budynku.
• System inteligentnego domu SINUM: może zastąpić standardowy moduł internetowy W-25 i pozwala zarządzać wentylacją, ogrzewaniem, oświetleniem oraz innymi instalacjami z jednego panelu lub aplikacji.
• GWC, chłodnica, nawilżacz oraz nagrzewnica wtórna: mogą zostać podłączone i obsługiwane przez automatykę centrali po odpowiednim skonfigurowaniu instalacji.
