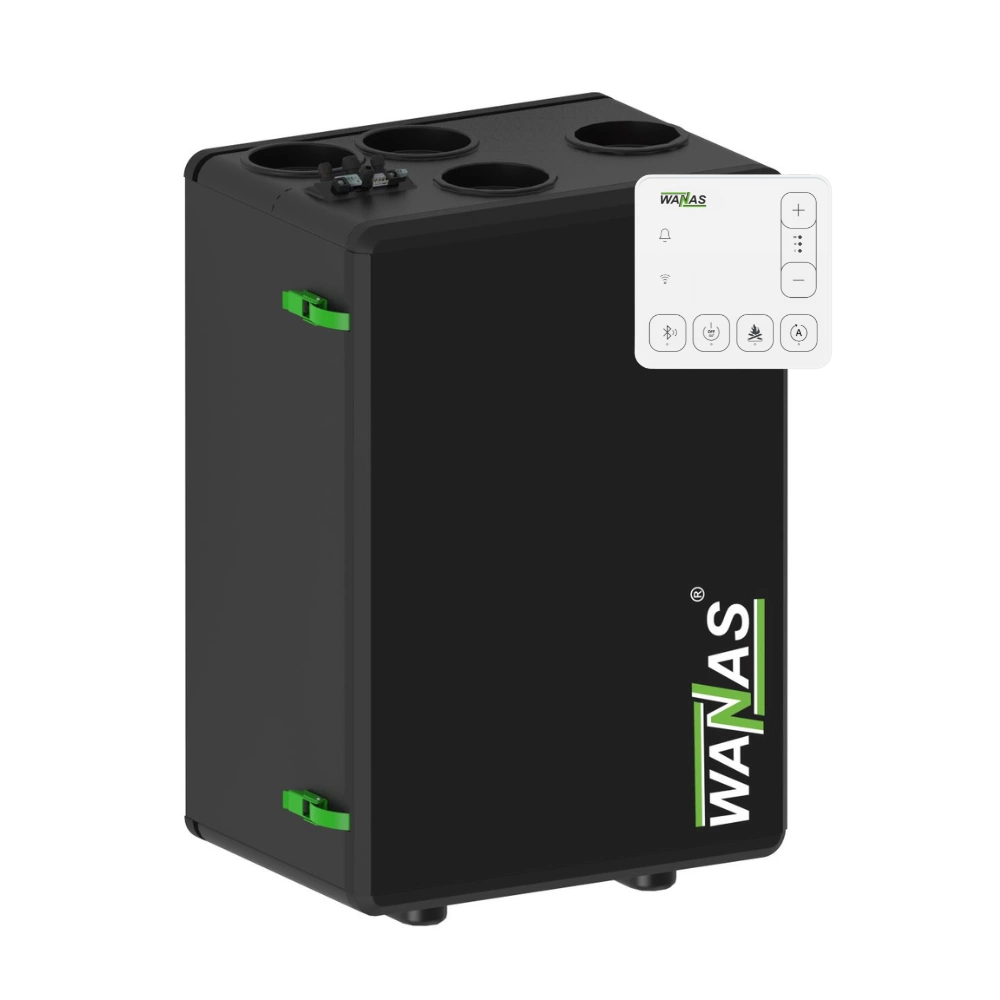

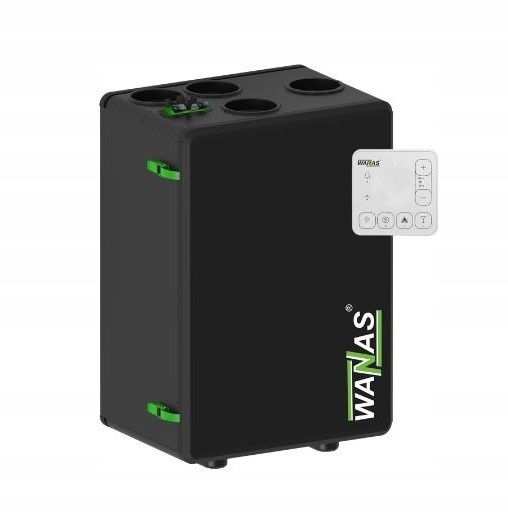

WANAS BLACK 200 V to nowoczesna i kompaktowa centrala wentylacyjna z odzyskiem ciepła, przeznaczona do domów jednorodzinnych, mieszkań i apartamentów. Urządzenie zapewnia maksymalny przepływ 200 m³/h przy sprężu 100 Pa i jest przeznaczone do powierzchni wentylowanej do około 90 m².

Korpus centrali został wykonany ze spienionego polipropylenu EPP. Materiał zapewnia dobre właściwości termoizolacyjne i akustyczne, odporność na działanie wody oraz niewielką masę urządzenia. Lekka i dwustronna konstrukcja ułatwia transport, wniesienie oraz dopasowanie centrali do instalacji.

W standardowym wyposażeniu znajduje się dotykowy sterownik ścienny Display V3 z wbudowanym modułem Wi-Fi i komunikacją Bluetooth. Centrala posiada także automatyczny bypass, modulowaną nagrzewnicę wstępną SMART HEATER 500 W oraz komunikację Modbus RTU.

Litera V oznacza pionowy układ przyłączy, w którym cztery króćce wentylacyjne Ø125 mm znajdują się na górnej ścianie urządzenia. Dwustronna konstrukcja umożliwia dopasowanie centrali do prawego albo lewego układu instalacji.

Kluczowe parametry techniczne

• Maksymalny przepływ: 200 m³/h
• Spręż dyspozycyjny przy 200 m³/h: 100 Pa
• Powierzchnia wentylowana: do 90 m²
• Maksymalna sprawność według UE 1254/2014, ΔT = 13°C, 200 m³/h: 92,6%

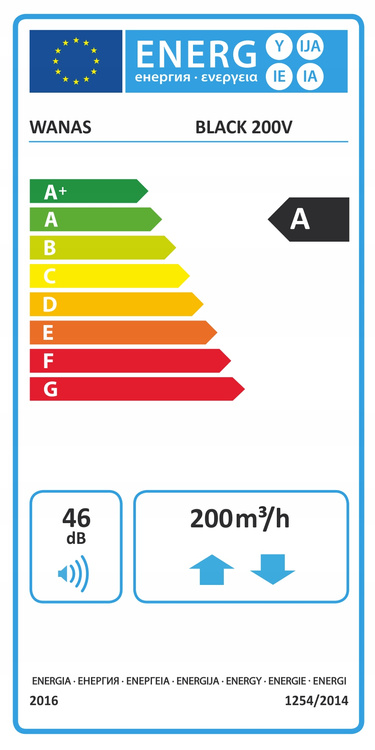

• Klasa JZE: A+ przy zastosowaniu lokalnego sterowania
• Zużycie energii: 17–97 W
• Moc akustyczna według UE 1254/2014: 39 dB(A)
• Moc nagrzewnicy wstępnej: 500 W
• Zasilanie: 230 V / 50 Hz
• Klasa filtracji: ISO COARSE 75% + ePM10 50%
• Średnica króćców: Ø125 mm
• Wymiary (wys. × szer. × gł.): 884 × 579 × 430 mm
• Masa: 28 kg
• Rodzaj wymiennika: krzyżowo-przeciwprądowy z tworzywa
• Sterownik ścienny: Display V3
• Wi-Fi: wbudowane
• Bluetooth: tak
• System XF: nie
• Montaż: na ścianie lub na opcjonalnym stojaku podłogowym

Lekka i dobrze izolowana obudowa EPP

Obudowa rekuperatora została wykonana ze spienionego polipropylenu EPP, który pozwala ograniczyć masę urządzenia, a jednocześnie zapewnia dobre właściwości izolacyjne i akustyczne. Materiał pomaga zmniejszać straty ciepła oraz tłumić dźwięki powstające podczas pracy centrali.

EPP jest materiałem wodoodpornym, odpornym na uszkodzenia mechaniczne i w pełni nadającym się do ponownego przetworzenia. Dzięki lekkiej konstrukcji transport, wniesienie i montaż urządzenia są łatwiejsze.

Uniwersalna konfiguracja prawa i lewa

WANAS BLACK 200 V ma uniwersalną, dwustronną konstrukcję, która umożliwia dopasowanie urządzenia do prawego albo lewego układu instalacji wentylacyjnej.

W obu konfiguracjach cztery króćce Ø125 mm znajdują się na górnej ścianie centrali, natomiast ich funkcje i kierunki przepływu są rozmieszczone odwrotnie. Właściwy układ należy dopasować do przebiegu kanałów wentylacyjnych.

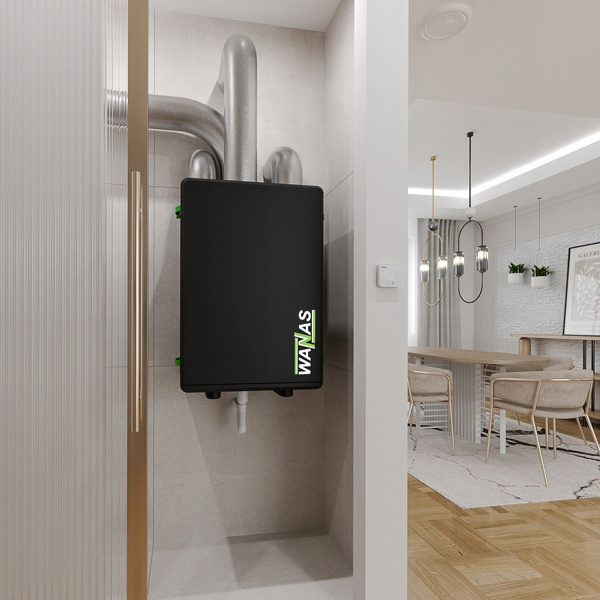

Montaż na ścianie lub na stojaku

Centralę można zawiesić pionowo na ścianie albo ustawić na opcjonalnym stojaku podłogowym. Pozwala to dopasować sposób instalacji do dostępnej przestrzeni i układu pomieszczenia technicznego.

Urządzenie nie jest przeznaczone do montażu podsufitowego. Podczas planowania miejsca instalacji należy pozostawić przestrzeń umożliwiającą otwarcie urządzenia, wymianę filtrów oraz wykonywanie czynności serwisowych.

Wymiennik krzyżowo-przeciwprądowy z tworzywa

WANAS BLACK 200 V został wyposażony w krzyżowo-przeciwprądowy wymiennik ciepła wykonany z tworzywa. Konstrukcja umożliwia efektywny odzysk energii cieplnej z powietrza usuwanego z budynku, ograniczając straty ciepła związane z wentylacją.

Wymiennik jest ustawiony pionowo, dzięki czemu powstający kondensat może grawitacyjnie spływać do tacy ociekowej. Takie ustawienie ogranicza zaleganie wody i eliminuje konieczność okresowego „przedmuchiwania” wymiennika w celu usunięcia skroplin.

Dostępny wariant z wymiennikiem entalpicznym

WANAS BLACK 200 V może zostać wyposażony w wymiennik entalpiczny. Oprócz ciepła odzyskuje on również część wilgoci z powietrza wywiewanego, ograniczając nadmierne wysuszanie pomieszczeń w sezonie grzewczym.

Zastosowana membrana polimerowa umożliwia przekazywanie wilgoci pomiędzy strumieniami powietrza, a jednocześnie zapobiega przenoszeniu gazów, zapachów i zanieczyszczeń.

Wersja bez systemu XF

WANAS BLACK 200 V jest wersją bez systemu automatycznego pomiaru i balansowania przepływów XF. Funkcja ta jest dostępna w osobnym modelu WANAS BLACK 200 V XF.

Automatyczny bypass

Wbudowany bypass umożliwia skierowanie świeżego powietrza z pominięciem wymiennika ciepła. Dzięki temu centrala może wykorzystywać chłodniejsze powietrze zewnętrzne do naturalnego obniżenia temperatury w pomieszczeniach podczas chłodnych nocy lub mniej upalnych dni.

Automatyka samodzielnie ocenia warunki zewnętrzne i dostosowuje tryb pracy bypassu, aby zwiększyć komfort użytkowników oraz ograniczyć niepotrzebne zużycie energii.

SMART HEATER 500 W

Modulowana nagrzewnica wstępna SMART HEATER automatycznie dostosowuje pobieraną moc do temperatury zewnętrznej oraz aktualnego przepływu powietrza. Jej zadaniem jest zapewnienie skutecznej ochrony wymiennika w niekorzystnych warunkach zimowych.

Maksymalna moc 500 W jest wykorzystywana jedynie przy skrajnie niekorzystnych warunkach zewnętrznych. Przez większość czasu nagrzewnica pracuje z niższą mocą, ograniczając zużycie energii.

Sterownik Display V3 z Wi-Fi i Bluetooth

W cenie urządzenia znajduje się dotykowy sterownik ścienny Display V3. Najważniejsze funkcje centrali są dostępne bezpośrednio z poziomu panelu, natomiast pozostałe ustawienia można obsługiwać przez internet lub Bluetooth.

Panel Display V3 posiada wbudowany moduł Wi-Fi, który umożliwia zdalne zarządzanie rekuperatorem za pomocą aplikacji WANAS START i WANAS CLOUD. Użytkownik może ustawiać program tygodniowy, obsługiwać bypass i tryb impreza oraz sprawdzać historię pracy urządzenia.

Oprogramowanie sterownika może być automatycznie aktualizowane przez internet przy użyciu telefonu. Zdalne połączenie umożliwia również producentowi udzielenie pomocy w konfiguracji i ustawieniu urządzenia.

W przypadku większej liczby central w jednym obiekcie można udostępnić użytkownikowi podstawowe funkcje, pozostawiając ustawienia zaawansowane zarządcy obiektu lub instalatorowi.

Protokół Modbus RTU

Komunikacja Modbus RTU umożliwia wymianę danych pomiędzy rekuperatorem a zewnętrznymi systemami automatyki budynkowej oraz sterowanie pracą urządzenia z poziomu systemu nadrzędnego.

Możliwości rozbudowy rekuperatora

WANAS BLACK 200 V może zostać rozbudowany o dodatkowe akcesoria prezentowane przez producenta dla tego modelu.

• Czujnik CO₂CONTROL.
• Czujnik RCO2 Control.
• Czujnik MaxiControl.
• Moduł GWC 426.
• Wariant z wymiennikiem entalpicznym.
• Opcjonalny stojak podłogowy.

Wyposażenie standardowe

• Wymiennik z tworzywa: krzyżowo-przeciwprądowa konstrukcja o maksymalnej sprawności 92,6%.
• Sterownik Display V3: dotykowy panel ścienny z obsługą przez internet i Bluetooth.
• Wbudowane Wi-Fi: umożliwia zdalne sterowanie za pomocą aplikacji WANAS START i WANAS CLOUD.
• Automatyczny bypass: umożliwia nawiew powietrza z pominięciem wymiennika ciepła.
• SMART HEATER: modulowana nagrzewnica wstępna o maksymalnej mocy 500 W.
• Zestaw filtrów: ISO COARSE 75% oraz ePM10 50%.
• Komunikacja Modbus RTU: umożliwia integrację z automatyką budynku.

Najważniejsze informacje dotyczące montażu

• Centralę można zawiesić pionowo na ścianie albo ustawić na opcjonalnym stojaku podłogowym.
• Urządzenie nie jest przeznaczone do montażu podsufitowego.
• Należy pozostawić przestrzeń umożliwiającą otwarcie urządzenia, wymianę filtrów i wykonywanie prac serwisowych.
