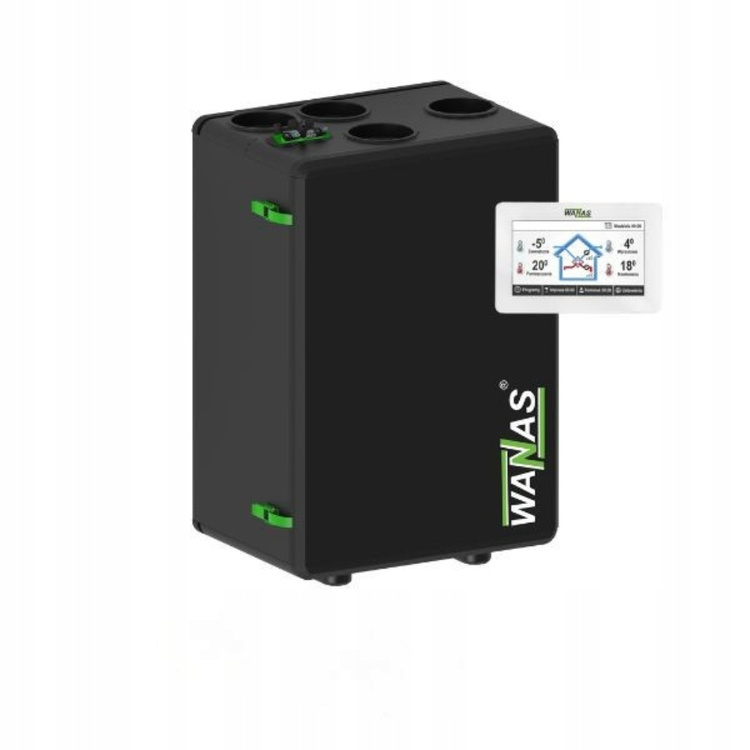

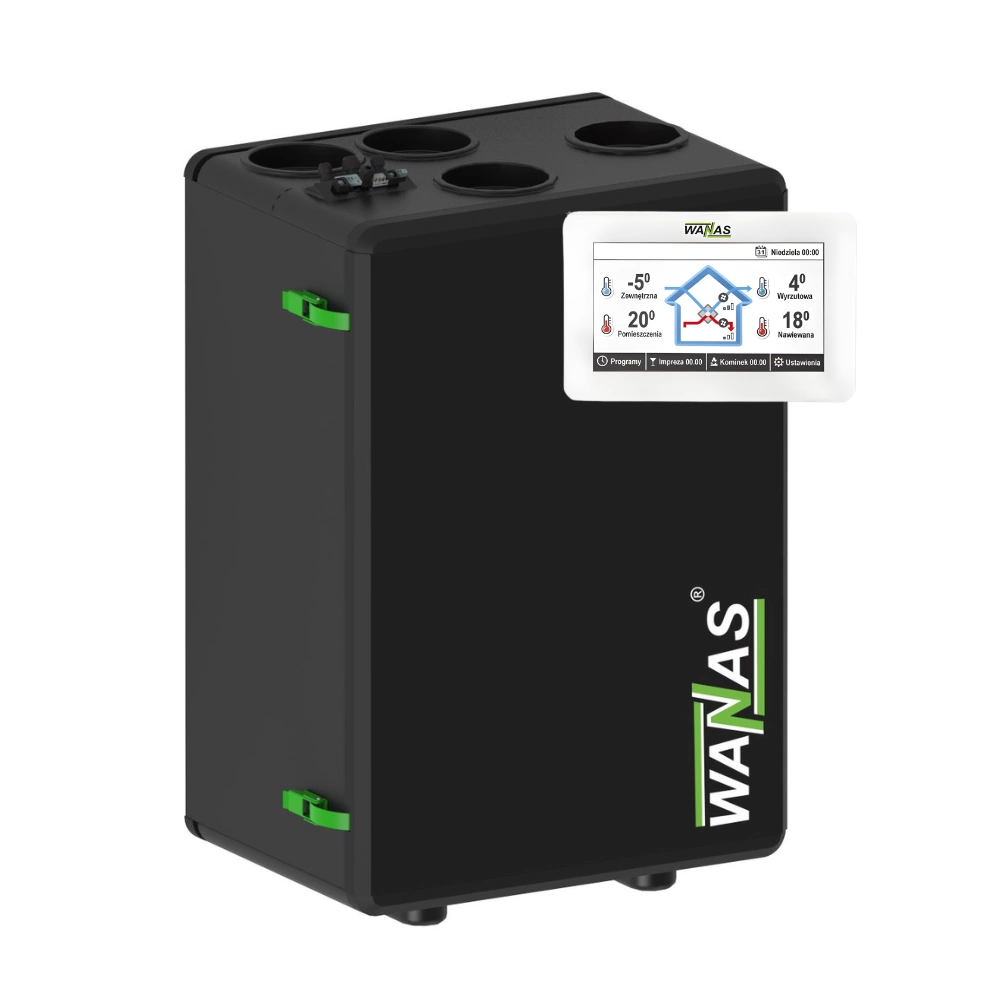

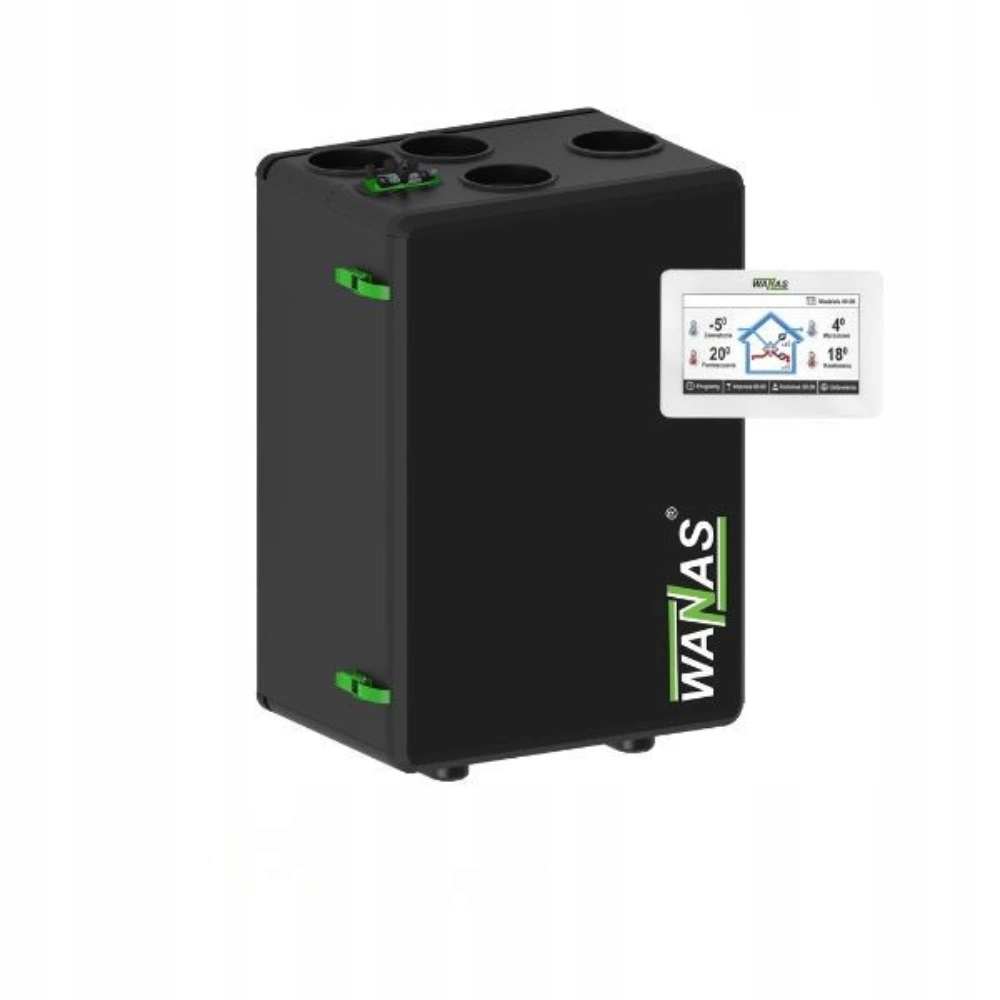

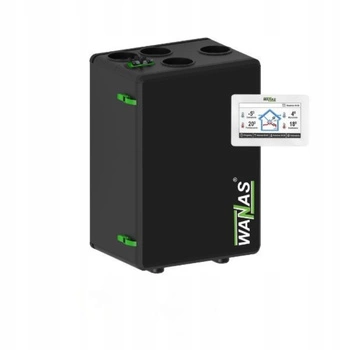

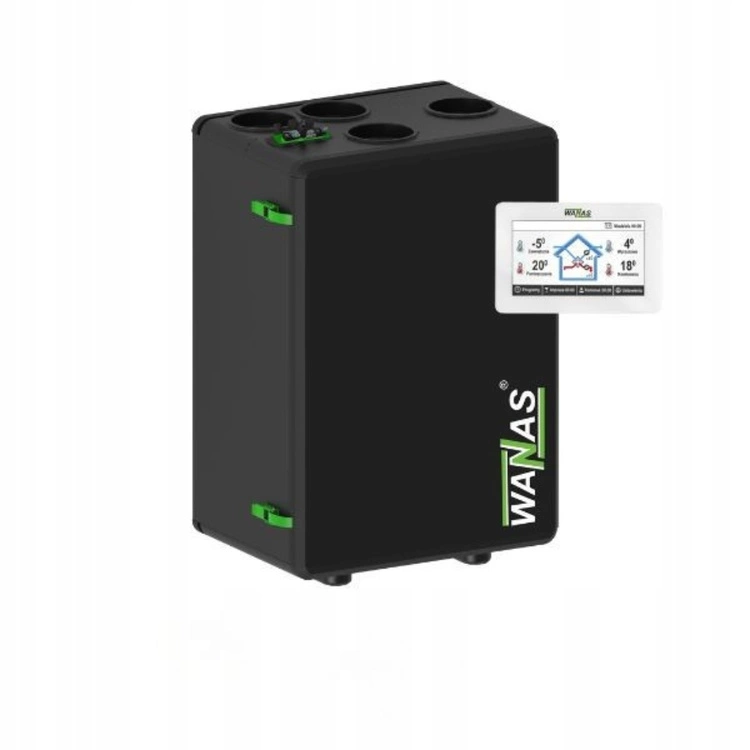

WANAS BLACK 200 V XF to nowoczesna i kompaktowa centrala wentylacyjna z odzyskiem ciepła, przeznaczona do domów jednorodzinnych, mieszkań i apartamentów. Urządzenie zapewnia maksymalny przepływ 200 m³/h przy sprężu 100 Pa i jest przeznaczone do powierzchni wentylowanej do około 90 m².

Korpus centrali został wykonany ze spienionego polipropylenu EPP. Materiał zapewnia dobre właściwości termoizolacyjne i akustyczne, odporność na działanie wody oraz niewielką masę urządzenia. Lekka i dwustronna konstrukcja ułatwia transport, wniesienie oraz dopasowanie centrali do instalacji.

WANAS BLACK 200 V XF jest wyposażony w system automatycznego pomiaru i balansowania przepływów XF, dotykowy sterownik Display V2, wbudowany moduł Wi-Fi, automatyczny bypass oraz modulowaną nagrzewnicę wstępną SMART HEATER 500 W.

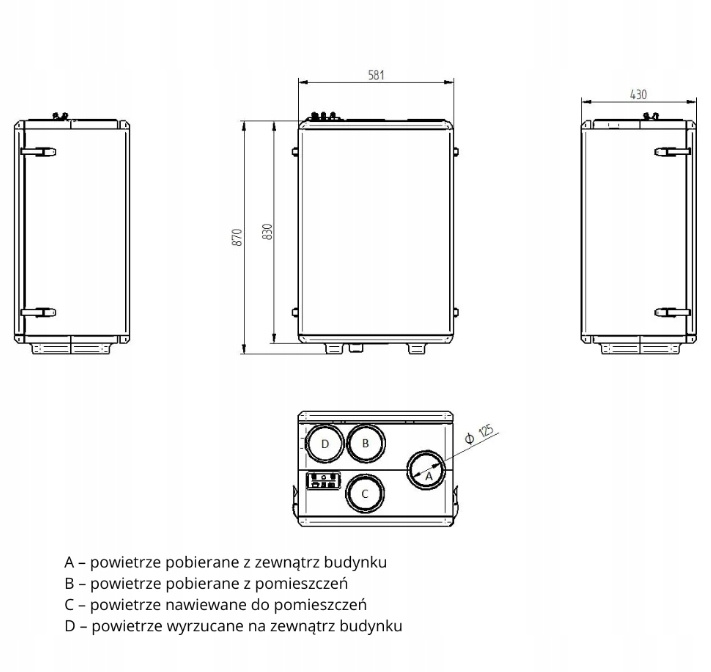

Litera V oznacza pionowy układ przyłączy, w którym cztery króćce wentylacyjne Ø125 mm znajdują się na górnej ścianie urządzenia. Dwustronna konstrukcja umożliwia dopasowanie centrali do prawego albo lewego układu instalacji.

Kluczowe parametry techniczne

• Maksymalny przepływ: 200 m³/h
• Spręż dyspozycyjny przy 200 m³/h: 100 Pa
• Powierzchnia wentylowana: do 90 m²
• Maksymalna sprawność według UE 1254/2014, ΔT = 13°C: 92,6%
• Klasa JZE: A+ przy zastosowaniu sterowania strefowego
• Zużycie energii: 17–97 W
• Poziom mocy akustycznej na I biegu: 39 dB(A)
• Moc nagrzewnicy wstępnej: 500 W
• Zasilanie: 230 V / 50 Hz
• Klasa filtracji: ISO COARSE 75% + ePM10 50%
• Średnica króćców: Ø125 mm
• Wymiary (wys. × szer. × gł.): 884 × 579 × 430 mm
• Masa: 28 kg
• Rodzaj wymiennika: krzyżowo-przeciwprądowy z tworzywa
• Sterownik ścienny: Display V2
• System XF: tak
• Wi-Fi: wbudowane
• Montaż: na ścianie lub na opcjonalnym stojaku podłogowym

Lekka i dobrze izolowana obudowa EPP

Obudowa rekuperatora została wykonana ze spienionego polipropylenu EPP, który pozwala ograniczyć masę urządzenia, a jednocześnie zapewnia dobre właściwości izolacyjne i akustyczne. Materiał pomaga zmniejszać straty ciepła oraz tłumić dźwięki powstające podczas pracy centrali.

EPP jest wodoodporny, odporny na uszkodzenia mechaniczne i w pełni nadaje się do ponownego przetworzenia. Dzięki lekkiej konstrukcji transport, wniesienie i montaż urządzenia są łatwiejsze.

Uniwersalna konfiguracja prawa i lewa

WANAS BLACK 200 V XF ma uniwersalną, dwustronną konstrukcję, która umożliwia dopasowanie urządzenia do prawego albo lewego układu instalacji wentylacyjnej.

W obu konfiguracjach cztery króćce Ø125 mm znajdują się na górnej ścianie centrali, natomiast ich funkcje i kierunki przepływu są rozmieszczone odwrotnie. Właściwy układ należy dopasować do przebiegu kanałów wentylacyjnych.

Montaż na ścianie lub na stojaku

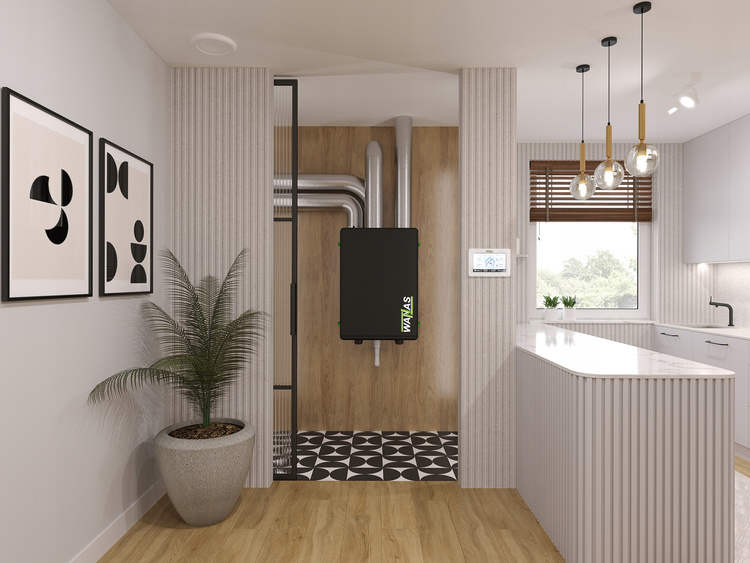

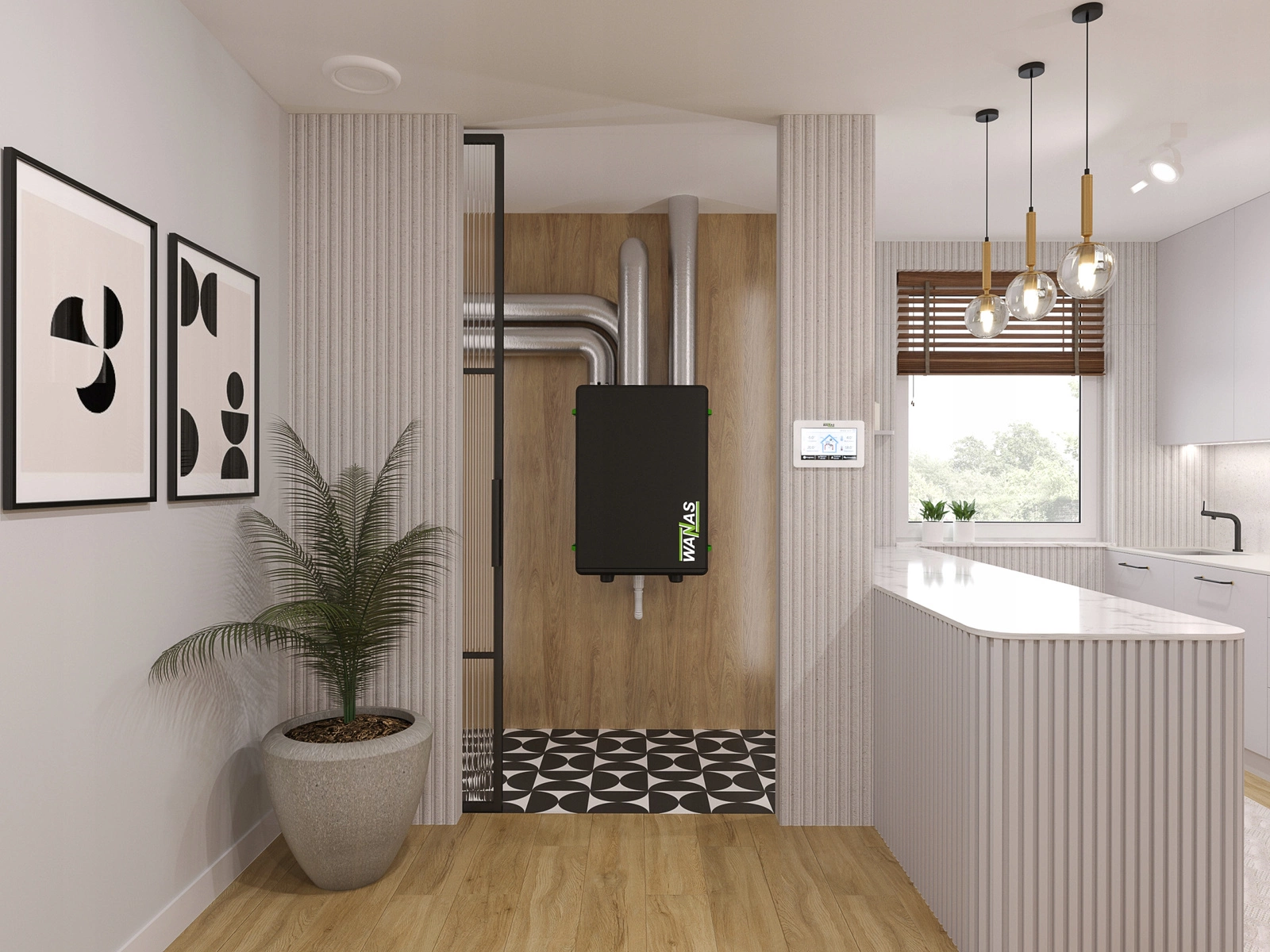

Centralę można zawiesić pionowo na ścianie albo ustawić na opcjonalnym stojaku podłogowym. Pozwala to dopasować sposób instalacji do dostępnej przestrzeni i układu pomieszczenia technicznego.

Urządzenie nie jest przeznaczone do montażu podsufitowego. Podczas planowania miejsca instalacji należy pozostawić przestrzeń umożliwiającą otwarcie urządzenia, wymianę filtrów oraz wykonywanie czynności serwisowych.

Wymiennik krzyżowo-przeciwprądowy z tworzywa

WANAS BLACK 200 V XF został wyposażony w krzyżowo-przeciwprądowy wymiennik ciepła wykonany z tworzywa. Konstrukcja umożliwia efektywny odzysk energii cieplnej z powietrza usuwanego z budynku, ograniczając straty ciepła związane z wentylacją.

Wymiennik jest ustawiony pionowo, dzięki czemu powstający kondensat może grawitacyjnie spływać do tacy ociekowej. Takie ustawienie ogranicza zaleganie wody i eliminuje konieczność okresowego „przedmuchiwania” wymiennika w celu usunięcia skroplin.

Dostępny wariant z wymiennikiem entalpicznym

WANAS BLACK 200 V XF może zostać wyposażony w wymiennik entalpiczny. Oprócz ciepła odzyskuje on również część wilgoci z powietrza wywiewanego, ograniczając nadmierne wysuszanie pomieszczeń w sezonie grzewczym.

Zastosowana membrana polimerowa umożliwia przekazywanie wilgoci pomiędzy strumieniami powietrza, a jednocześnie zapobiega przenoszeniu gazów, zapachów i zanieczyszczeń.

System XF – automatyczne balansowanie przepływów

System XF monitoruje i automatycznie dostosowuje pracę wentylatorów nawiewnego oraz wywiewnego w czasie rzeczywistym, aby utrzymywać zrównoważone przepływy powietrza w instalacji.

System wykorzystuje cztery punkty pomiarowe, które umożliwiają precyzyjne określanie aktualnego przepływu. Wartości nawiewu i wywiewu mogą być prezentowane na sterowniku bezpośrednio w m³/h.

Automatyczny bypass

Wbudowany bypass umożliwia skierowanie świeżego powietrza z pominięciem wymiennika ciepła. Dzięki temu centrala może wykorzystywać chłodniejsze powietrze zewnętrzne do naturalnego obniżenia temperatury w pomieszczeniach podczas chłodnych nocy lub mniej upalnych dni.

Automatyka samodzielnie ocenia warunki zewnętrzne i dostosowuje tryb pracy bypassu, aby zwiększyć komfort użytkowników oraz ograniczyć niepotrzebne zużycie energii.

SMART HEATER 500 W

Modulowana nagrzewnica wstępna SMART HEATER automatycznie dostosowuje pobieraną moc do temperatury zewnętrznej oraz aktualnego przepływu powietrza. Jej zadaniem jest zapewnienie optymalnej ochrony wymiennika w niekorzystnych warunkach zimowych.

Maksymalna moc 500 W jest wykorzystywana jedynie przy skrajnie niekorzystnych warunkach zewnętrznych. Przez większość czasu nagrzewnica pracuje z niższą mocą, ograniczając zużycie energii.

Sterownik Display V2 i wbudowane Wi-Fi

W cenie urządzenia znajduje się dotykowy sterownik ścienny Display V2 z 5-calowym szklanym ekranem. Panel umożliwia regulację wydajności, obsługę podstawowych funkcji centrali oraz sterowanie dodatkowymi elementami instalacji.

Sterownik posiada komunikację radiową, która umożliwia współpracę z opcjonalnym czujnikiem temperatury i wilgotności MaxiControl oraz czujnikiem RCO2 Control.

Wbudowany moduł Wi-Fi umożliwia zdalne zarządzanie rekuperatorem za pomocą aplikacji WANAS START i WANAS CLOUD. Użytkownik może kontrolować pracę urządzenia oraz zmieniać jego ustawienia z poziomu telefonu lub innego kompatybilnego urządzenia.

Protokół Modbus RTU

Komunikacja Modbus RTU umożliwia wymianę danych pomiędzy rekuperatorem a zewnętrznymi systemami automatyki budynkowej oraz sterowanie pracą urządzenia z poziomu systemu nadrzędnego.

Możliwości rozbudowy instalacji

Sterownik Display V2 umożliwia obsługę dodatkowych elementów instalacji, takich jak gruntowy wymiennik ciepła, nawilżacz, chłodnica oraz nagrzewnica wodna lub freonowa. Zastosowanie tych funkcji wymaga podłączenia odpowiednio dobranych urządzeń zewnętrznych.

Rekuperator może zostać rozbudowany między innymi o czujnik CO₂CONTROL, czujnik RCO2 Control, czujnik temperatury i wilgotności MaxiControl oraz moduł GWC 426.

Wyposażenie standardowe

• Wymiennik z tworzywa: krzyżowo-przeciwprądowa konstrukcja o maksymalnej sprawności 92,6%.
• System XF: automatycznie mierzy i równoważy przepływy nawiewu oraz wywiewu.
• Sterownik Display V2: dotykowy panel ścienny z 5-calowym szklanym ekranem.
• Wbudowane Wi-Fi: umożliwia zdalne sterowanie za pomocą aplikacji WANAS START i WANAS CLOUD.
• Automatyczny bypass: umożliwia nawiew powietrza z pominięciem wymiennika ciepła.
• SMART HEATER: modulowana nagrzewnica wstępna o maksymalnej mocy 500 W.
• Zestaw filtrów: ISO COARSE 75% oraz ePM10 50%.
• Komunikacja Modbus RTU: umożliwia integrację z automatyką budynku.

Wyposażenie i rozwiązania opcjonalne

• Wariant z wymiennikiem entalpicznym.
• Czujnik CO₂CONTROL.
• Czujnik RCO2 Control.
• Czujnik temperatury i wilgotności MaxiControl.
• Moduł gruntowego wymiennika ciepła GWC 426.
• Zewnętrzny nawilżacz, chłodnica oraz nagrzewnica wodna lub freonowa.
