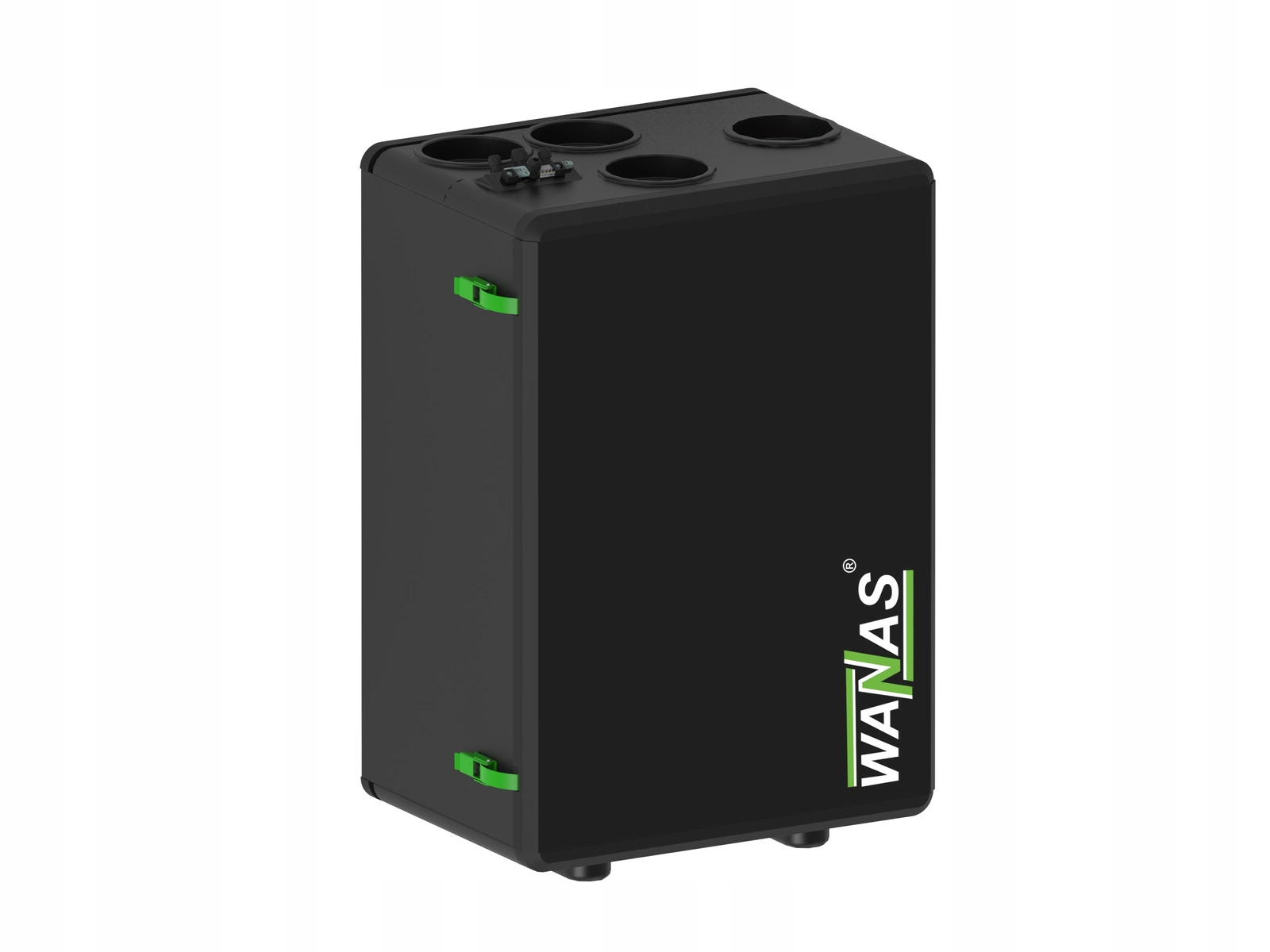

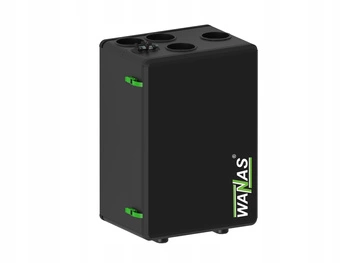

WANAS BLACK 300 V to kompaktowa centrala wentylacyjna z odzyskiem ciepła, przeznaczona do domów jednorodzinnych, mieszkań, apartamentów, biur oraz niewielkich obiektów usługowych. Urządzenie zapewnia maksymalny przepływ 330 m³/h przy sprężu 100 Pa i może obsługiwać powierzchnię wentylowaną do około 150 m².

Korpus centrali został wykonany ze spienionego polipropylenu EPP. Materiał zapewnia bardzo dobre właściwości izolacyjne i akustyczne, jest wodoodporny, trwały oraz w pełni nadaje się do ponownego przetworzenia. Niewielka masa urządzenia ułatwia jego transport, wniesienie i montaż.

W standardowym wyposażeniu znajduje się dotykowy sterownik ścienny Display V3 z wbudowanym modułem Wi-Fi i komunikacją Bluetooth. Centrala posiada również automatyczny bypass, modulowaną nagrzewnicę wstępną SMART HEATER 500 W oraz komunikację Modbus RTU.

Litera V oznacza układ, w którym cztery króćce wentylacyjne Ø125 mm znajdują się na górnej ścianie urządzenia. Uniwersalna, dwustronna konstrukcja umożliwia dopasowanie centrali do prawego albo lewego układu instalacji.

Kluczowe parametry techniczne

• Maksymalny przepływ przy 100 Pa: 330 m³/h
• Powierzchnia wentylowana: do 150 m²
• Maksymalna sprawność według UE 1254/2014: 92%
• Klasa efektywności energetycznej: A
• Zużycie energii: 17–243 W
• Poziom mocy akustycznej na I biegu: 40 dB(A)
• Spręż dyspozycyjny przy 330 m³/h: 100 Pa
• Moc nagrzewnicy wstępnej: 500 W
• Zasilanie: 230 V / 50 Hz
• Klasa filtracji: ISO COARSE 75% + ePM10 50%
• Średnica króćców: Ø125 mm

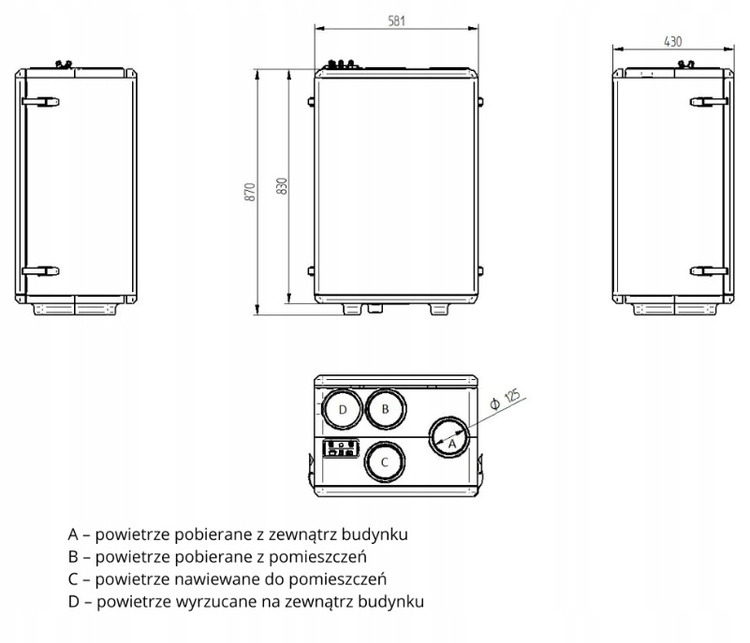

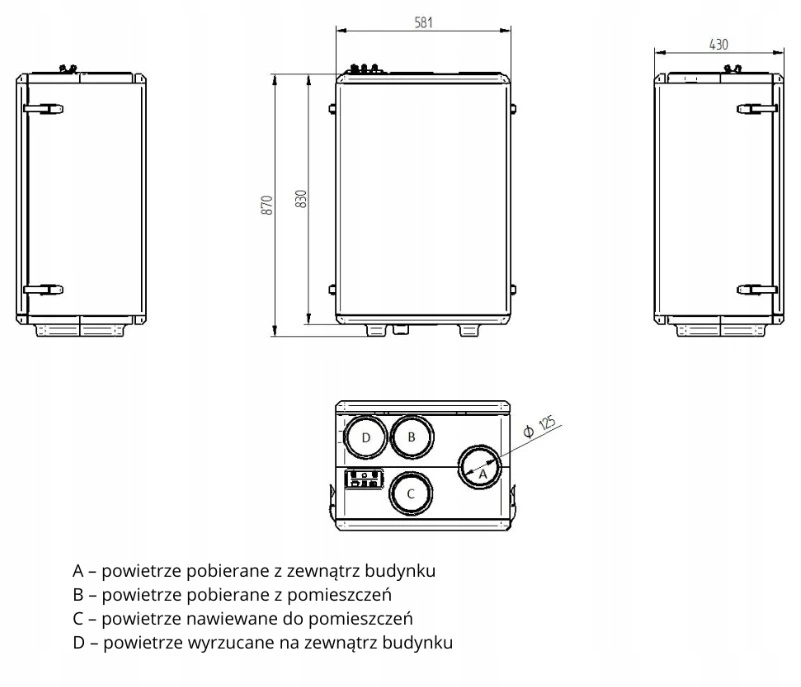

• Wymiary (wys. × szer. × gł.): 884 × 579 × 430 mm
• Masa: 28 kg
• Rodzaj wymiennika: krzyżowo-przeciwprądowy z tworzywa
• Sterownik ścienny: Display V3
• Wi-Fi: wbudowane
• Bluetooth: tak
• System XF: nie

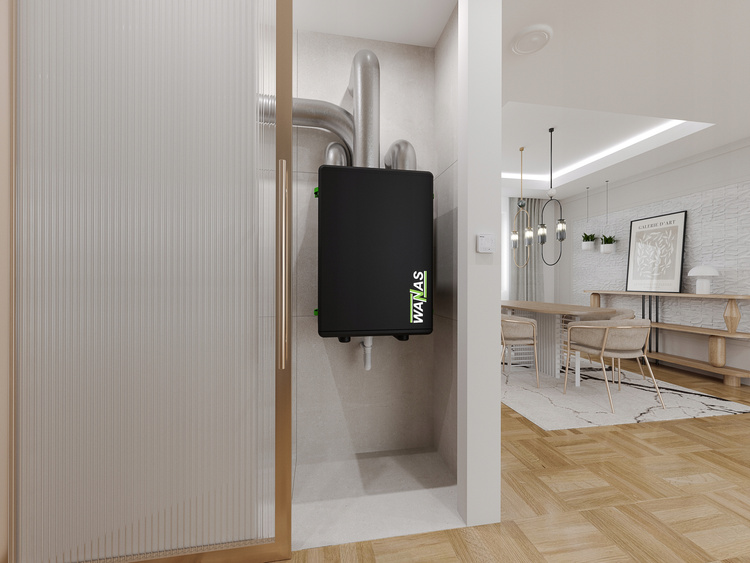

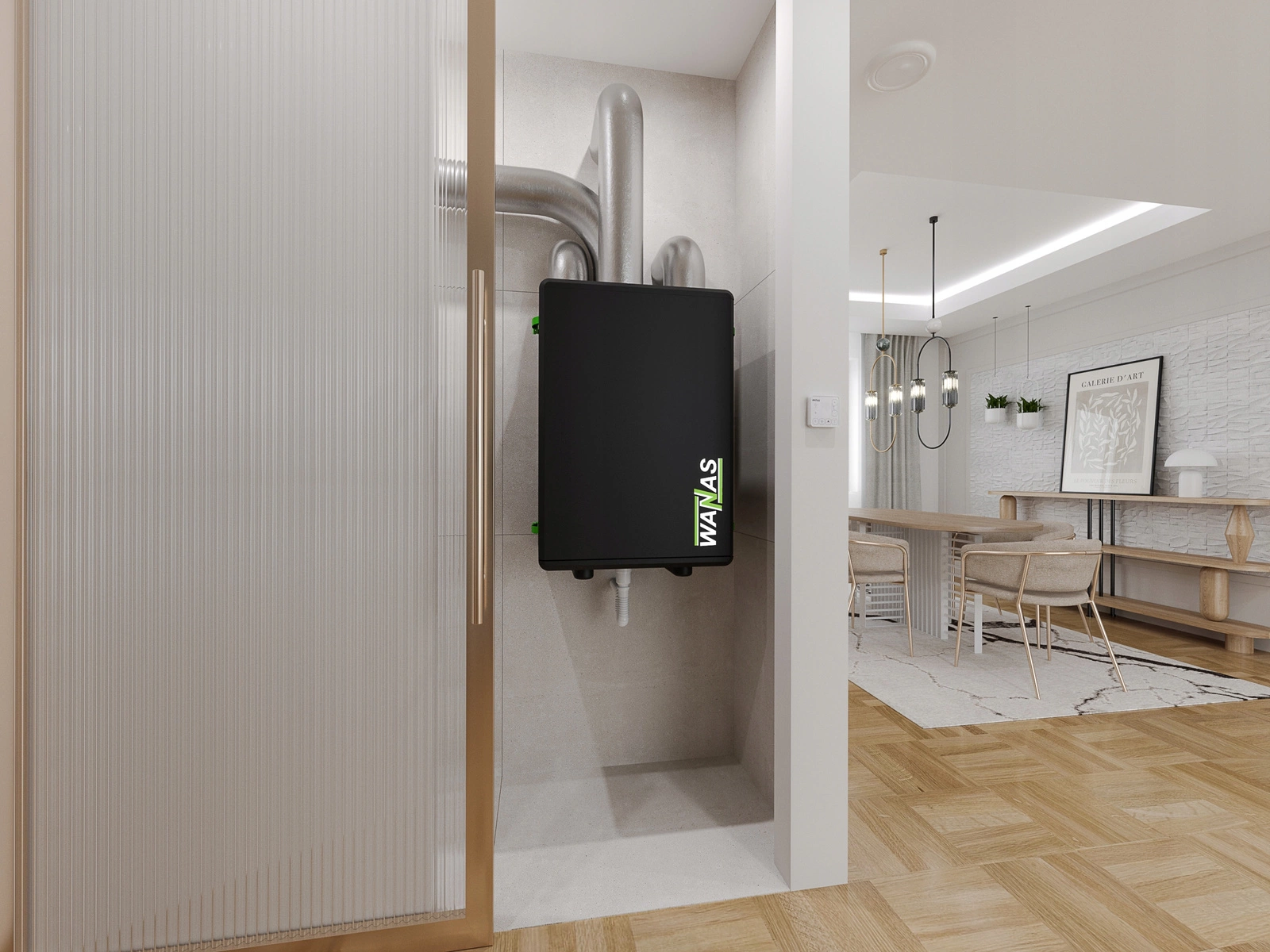

• Montaż: na ścianie lub na dedykowanym stojaku podłogowym

Lekka i dobrze izolowana obudowa EPP

Obudowa rekuperatora została wykonana ze spienionego polipropylenu EPP, który zapewnia niską masę urządzenia oraz bardzo dobre właściwości termoizolacyjne i akustyczne. Materiał pomaga ograniczać straty ciepła oraz przenoszenie dźwięków powstających podczas pracy centrali.

EPP jest materiałem wodoodpornym, trwałym i w pełni nadającym się do ponownego przetworzenia. Lekka konstrukcja ułatwia transport, wniesienie oraz instalację rekuperatora w pomieszczeniu technicznym, kotłowni, pralni lub garderobie.

Uniwersalna konfiguracja prawa i lewa

WANAS BLACK 300 V ma uniwersalną, dwustronną konstrukcję, dzięki której urządzenie można dopasować do prawego albo lewego układu instalacji wentylacyjnej.

W obu konfiguracjach cztery króćce Ø125 mm znajdują się na górnej ścianie centrali, jednak ich funkcje i kierunki przepływu są rozmieszczone odwrotnie. Nie ma więc konieczności zamawiania dwóch osobnych wersji urządzenia.

Montaż na ścianie lub na stojaku

Centralę można zawiesić pionowo na ścianie albo ustawić na dedykowanym stojaku podłogowym. Pozwala to dopasować sposób instalacji do dostępnej przestrzeni i układu pomieszczenia technicznego.

Urządzenie nie jest przeznaczone do montażu podsufitowego. Podczas planowania miejsca instalacji należy pozostawić odpowiednią przestrzeń umożliwiającą otwarcie centrali, wymianę filtrów, czyszczenie oraz wykonywanie czynności serwisowych.

Wymiennik krzyżowo-przeciwprądowy z tworzywa

WANAS BLACK 300 V został wyposażony w krzyżowo-przeciwprądowy wymiennik ciepła wykonany z trwałego tworzywa. Konstrukcja umożliwia odzyskanie do 92% energii cieplnej z powietrza usuwanego z budynku, ograniczając zapotrzebowanie na dodatkowe dogrzewanie świeżego powietrza.

Wymiennik jest ustawiony pionowo, dzięki czemu powstający kondensat może grawitacyjnie spływać do tacy ociekowej. Rozwiązanie ogranicza zaleganie wody i eliminuje konieczność okresowego „przedmuchiwania” wymiennika w celu usunięcia skroplin.

Dostępny wariant z wymiennikiem entalpicznym

WANAS BLACK 300 V może zostać wyposażony w wymiennik entalpiczny. Oprócz energii cieplnej odzyskuje on również część wilgoci z powietrza usuwanego, ograniczając nadmierne wysuszanie pomieszczeń w okresie grzewczym.

Polimerowa membrana umożliwia przekazywanie wilgoci pomiędzy strumieniami powietrza, jednocześnie zapobiegając przenoszeniu gazów, zapachów i zanieczyszczeń.

Wersja bez systemu XF

WANAS BLACK 300 V nie jest wyposażony w system automatycznego pomiaru i balansowania przepływów XF. Prawidłowe ustawienie oraz zrównoważenie nawiewu i wywiewu powinno zostać wykonane przez instalatora podczas uruchamiania instalacji wentylacyjnej.

Dla użytkowników oczekujących automatycznego pomiaru przepływów i ich bieżącego równoważenia przeznaczony jest osobny model WANAS BLACK 300 V XF.

Automatyczny bypass

Wbudowany bypass umożliwia skierowanie świeżego powietrza z pominięciem wymiennika ciepła. Automatyka samodzielnie ocenia warunki zewnętrzne i może wykorzystać chłodniejsze powietrze do naturalnego obniżenia temperatury w pomieszczeniach podczas chłodnych nocy lub mniej upalnych dni.

System działa automatycznie i dostosowuje tryb pracy do aktualnych warunków. Bypass nie zastępuje klimatyzacji i nie zapewnia aktywnego chłodzenia, lecz wykorzystuje korzystną różnicę temperatur pomiędzy powietrzem zewnętrznym a wnętrzem budynku.

SMART HEATER 500 W

Modulowana nagrzewnica wstępna SMART HEATER automatycznie dostosowuje pobieraną moc do temperatury zewnętrznej oraz aktualnego przepływu powietrza. Jej podstawowym zadaniem jest skuteczna ochrona wymiennika w niekorzystnych warunkach zimowych.

Maksymalna moc 500 W jest wykorzystywana jedynie w skrajnie niekorzystnych warunkach. Przez większość czasu nagrzewnica pracuje z niższą mocą, ograniczając zużycie energii. SMART HEATER nie zastępuje instalacji ogrzewania budynku.

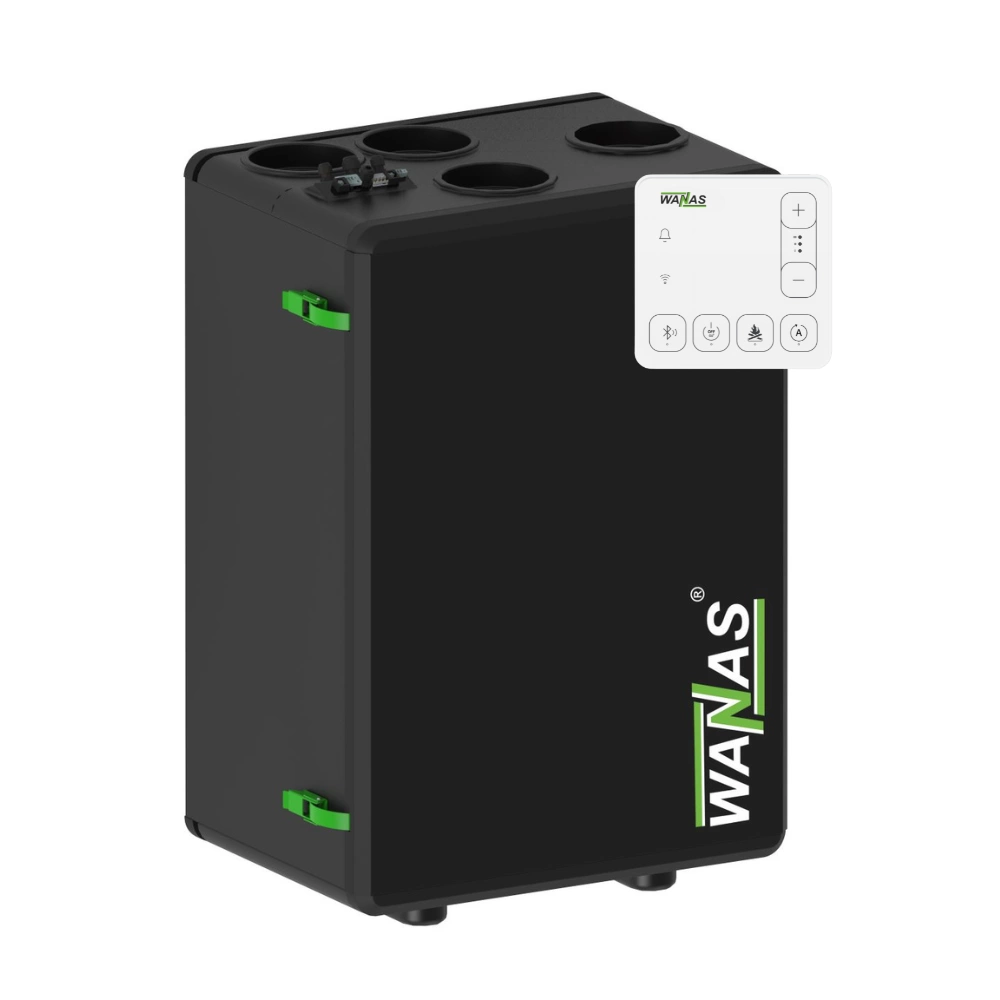

Sterownik Display V3 z Wi-Fi i Bluetooth

W cenie urządzenia znajduje się nowoczesny sterownik ścienny Display V3. Najważniejsze funkcje centrali są dostępne bezpośrednio z poziomu panelu, natomiast pozostałe ustawienia można obsługiwać przez internet lub Bluetooth.

Wbudowany moduł Wi-Fi umożliwia zdalne zarządzanie rekuperatorem za pomocą aplikacji WANAS START i WANAS CLOUD. Użytkownik może ustawiać program tygodniowy, obsługiwać bypass i tryb impreza oraz sprawdzać historię pracy urządzenia.

Oprogramowanie sterownika może być automatycznie aktualizowane przez internet przy użyciu telefonu. Zdalne połączenie umożliwia również producentowi udzielenie pomocy w konfiguracji i ustawieniu urządzenia.

W przypadku większej liczby central w jednym obiekcie można udostępnić użytkownikowi podstawowe funkcje, pozostawiając dostęp do ustawień zaawansowanych zarządcy obiektu lub instalatorowi.

Protokół Modbus RTU

Komunikacja Modbus RTU umożliwia wymianę danych pomiędzy rekuperatorem a zewnętrznymi systemami automatyki budynkowej. Pozwala to zintegrować centralę z inteligentnym systemem zarządzania budynkiem i sterować jej pracą z poziomu systemu nadrzędnego.

Możliwości rozbudowy rekuperatora

WANAS BLACK 300 V może współpracować z dodatkowymi akcesoriami pozwalającymi dostosować działanie instalacji do potrzeb użytkowników i warunków panujących w budynku.

• Czujnik CO₂CONTROL: umożliwia kontrolowanie jakości powietrza na podstawie stężenia dwutlenku węgla.
• Czujnik RCO2 Control: pozwala monitorować stężenie CO₂ i automatycznie dostosowywać intensywność wentylacji.
• Czujnik MaxiControl: mierzy temperaturę i wilgotność w pomieszczeniu.
• Moduł GWC 426: umożliwia współpracę centrali z gruntowym wymiennikiem ciepła.
• Wymiennik entalpiczny: pozwala odzyskiwać zarówno ciepło, jak i część wilgoci z powietrza wywiewanego.
• Dedykowany stojak podłogowy: umożliwia ustawienie centrali na stabilnym podłożu zamiast zawieszania jej na ścianie.

Wyposażenie standardowe

• Wymiennik z tworzywa: krzyżowo-przeciwprądowa konstrukcja o sprawności do 92%.
• Sterownik Display V3: ścienny panel sterowania z obsługą przez internet i Bluetooth.
• Wbudowane Wi-Fi: umożliwia zdalne sterowanie przez aplikacje WANAS START i WANAS CLOUD.
• Automatyczny bypass: umożliwia nawiew powietrza z pominięciem wymiennika ciepła.
• SMART HEATER: modulowana nagrzewnica wstępna o maksymalnej mocy 500 W.
• Zestaw filtrów: ISO COARSE 75% oraz ePM10 50%.
• Komunikacja Modbus RTU: umożliwia integrację z automatyką budynku.

Najważniejsze informacje dotyczące montażu

• Centralę można zawiesić pionowo na ścianie albo ustawić na dedykowanym stojaku podłogowym.
• Urządzenie nie jest przeznaczone do montażu podsufitowego.
• Należy pozostawić przestrzeń umożliwiającą otwarcie urządzenia, wymianę filtrów i wykonywanie prac serwisowych.
