Panel sterujący pokojowy ecoTOUCH to nowoczesny, profesjonalny interfejs użytkownika z kolorowym wyświetlaczem dotykowym przeznaczony do intuicyjnego zarządzania systemami centralnej wentylacji mechanicznej z odzyskiem ciepła (rekuperacją) serii HAVA. Urządzenie stanowi najwyższej klasy panel pokojowy, oferując rozbudowaną kontrolę nad wszystkimi parametrami systemu wentylacyjnego z wizualizacją schematyczną. Kolorowy ekran o wysokiej rozdzielczości (480×272 px) i responsywny panel dotykowy gwarantują wygodę i precyzję obsługi dla całej rodziny.

Kluczowe Cechy Panelu ecoTOUCH

1. Kolorowy wyświetlacz dotykowy 480×272 px – nowoczesny interfejs TFT/LCD
2. Schematy graficzne systemu wentylacji – wizualizacja pracy komponentów w czasie rzeczywistym
3. Pełna regulacja jasności i kontrastu – dostosowanie do warunków oświetlenia
4. Cztery niezależne tryby użytkownika – personalizacja parametrów wentylacji
5. Rozbudowane harmonogramy – do 5 zakresów dziennie z możliwością kopiowania
6. Połączenie przewodowe COM1 – niezawodna komunikacja z centralą (zasilanie 12 VDC)

Szczegółowe Dane Techniczne

• Typ wyświetlacza: Kolorowy graficzny TFT/LCD
• Rozdzielczość: 480 × 272 piksele (WVGA)
• Panel dotykowy: Rezystancyjny, czuły na dotyk (bez przycisków fizycznych)
• Regulacja jasności: Pełny zakres 0–100%
• Regulacja kontrastu: Pełny zakres dostrajania
• Wygaszacz ekranu: Konfigurowalny (Wyłączony, Włączony, Zegar)
• Podświetlenie: Automatyczne dostosowanie w trybie wygaszania
• Zasilanie panelu: 12 VDC (z centralnego sterownika przez interfejs COM1)
• Zasilanie sterownika centralnego: 230 V, 50 Hz
• Pobierany prąd regulatora: 0,04 A
• Maksymalny prąd znamionowy: 6 A
• Normy: PN-EN 60730-2-9, PN-EN 60730-1
• Klasa oprogramowania: A
• Czujnik temperatury panelu: Wbudowany czujnik NTC dla regulacji na podstawie temperatury w pomieszczeniu
• Wewnętrzna pamięć: Przechowywanie harmonogramów nawet po utracie zasilania
• Maksymalna długość przewodu COM1: 30 m (przekrój minimum 0,5 mm²)

Wymiary i Montaż

• Wymiary modułu: 200 mm × 104 mm, wysokość 50 mm (w tym 9 mm dystanse)
• Montaż: Naścienny, na wysokości 1,5 m nad posadzką
• Zaciski rubowe: Przekrój 0,5–2,5 mm², dokręcenie 0,55 Nm

Warunki Eksploatacyjne

• Temperatura otoczenia: 0–40°C
• Temperatura przechowywania: -25–50°C
• Wilgotność względna: 58–85% (bez kondensacji)
• Montaż: W suchym pomieszczeniu, ochrona przed wodą
• Lokalizacja: Unikać nasłonecznienia, słabej cyrkulacji, bliskości grzejników (min. 200 mm od krawędzi)

Funkcjonalność i Obsługa Systemu Wentylacji

Panel Touch ecoTOUCH oferuje:

• System menu obrotowego – łatwa nawigacja po wszystkich funkcjach
• Dwa ekrany główne:

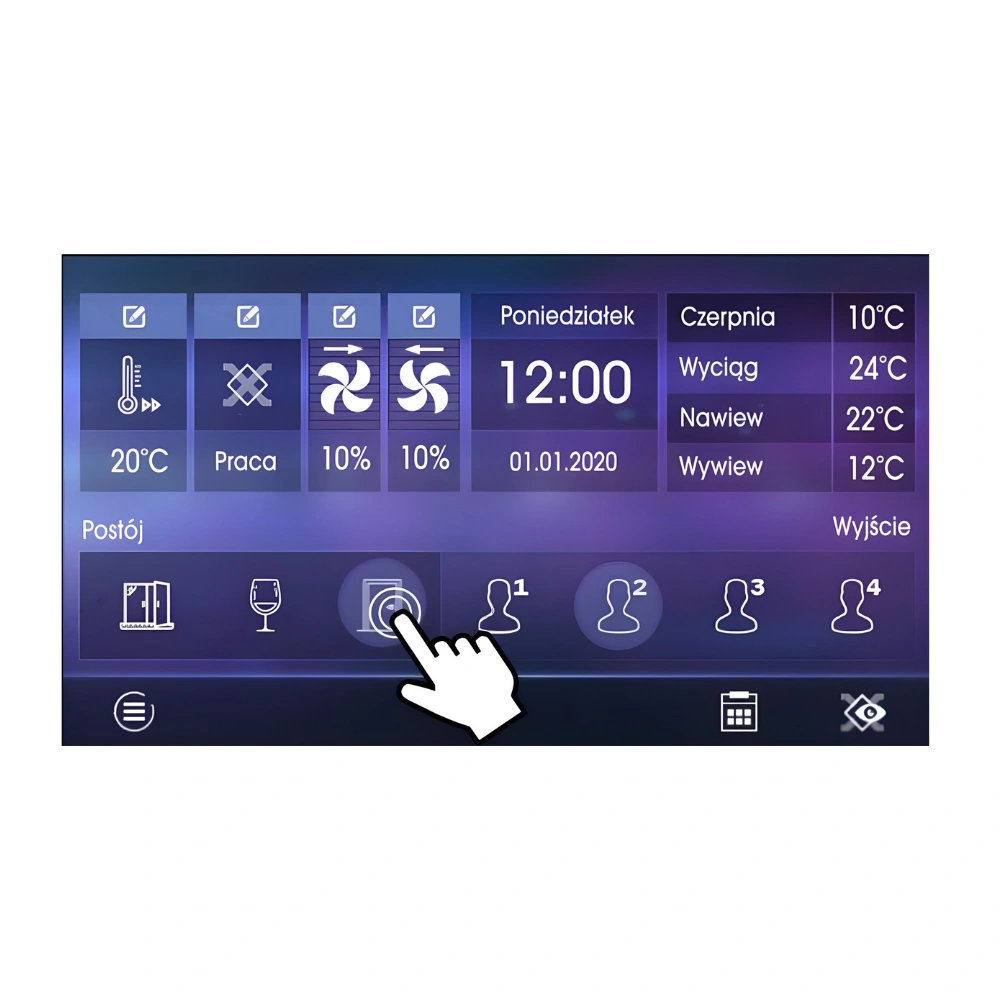

  • Ekran informacyjny – parametry pracy, temperatury, prędkości, alarmy

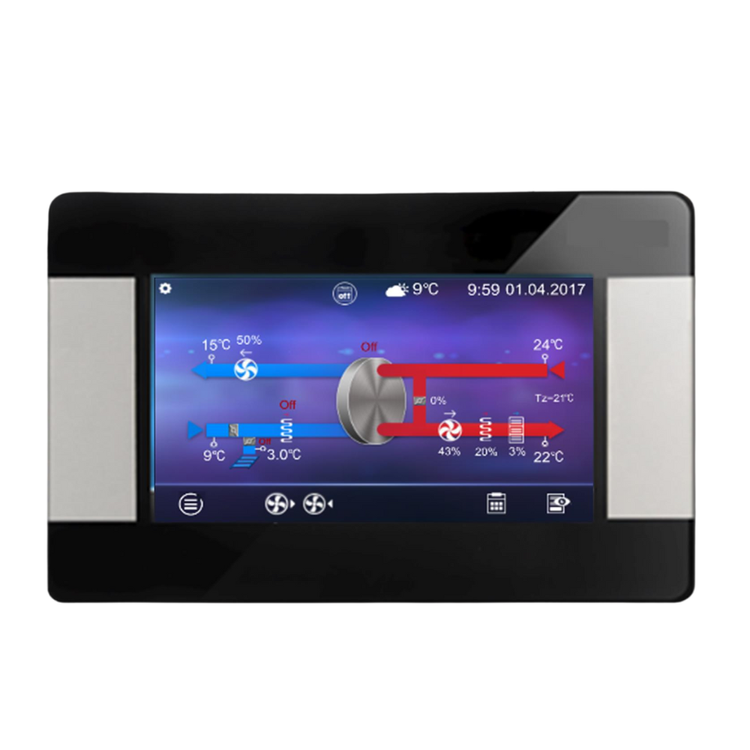

  • Ekran schematyczny – wizualizacja wymiennika z przepływami i temperaturami
• Szybki powrót do menu głównego – z dowolnego poziomu
• Informacje o parametrach – szczegółowe wyjaśnienia
• Przesuwanie listy – łatwy dostęp do wszystkich opcji

Tryby Pracy

Panel pokojowy simTOUCH2 umożliwia sterowanie:

• Postój – zatrzymanie pracy wentylacji (tylko funkcje ochronne)
• Tryby użytkownika 1–4 – cztery niezależne konfiguracje z ustawieniami:
  • Prędkość wentylatora nawiewu (0–100%)
  • Prędkość wentylatora wyciągu (0–100%)
  • Temperatura zadana (8–30°C)
• Tryb Wyjście – automatyczne zatrzymanie na zadaną liczbę godzin
• Tryb Party – zwiększenie wydatku wentylatorów na czas imprezy
• Tryb Wietrzenie – szybka wymiana powietrza (wycig aktywny, nawiew wyłączony)
• Tryb Kominek/Nadciśnienie – sterowanie połączone wentylatorów
• Tryb Lato – blokowanie nagrzewnic
• Tryb Zima – blokowanie chodnicy i bypassu
• Tryb Auto – automatyczne przełączanie Lato/Zima

Zalety i Korzyści Użytkowe

• Intuicyjny interfejs dotykowy – nowoczesna obsługa dla rodziny
• Wizualizacja schematyczna – zrozumienie systemu na pierwszy rzut oka
• Kolorowy wyświetlacz – czytelne i przyciągające wyświetlanie
• Pełna personalizacja – cztery niezależne tryby
• Harmonogramy tygodniowe – automatyczne dostosowanie
• Zdalne sterowanie – dostęp przez internet (z modułem)
• Monitorowanie jakości powietrza – integracja z czujnikami
• Zaawansowana konfiguracja – opcje dla instalatorów
• Bezpieczeństwo – rozbudowany system alarmów
• Oszczędność energii – inteligentne zarządzanie
• Niezawodność – normy europejskie PN-EN 60730
• Łatwość instalacji – montaż naścienny
• Elastyczność – wiele paneli w systemie
• Pamięć ustawień – dane przechowywane po wyłączeniu
